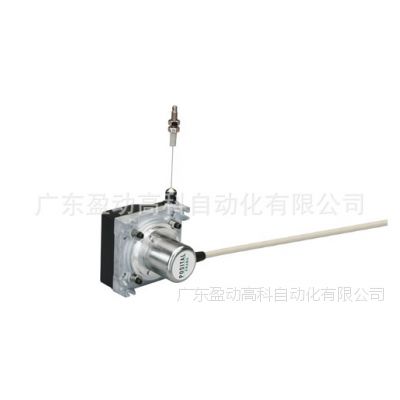

LINARIX 线性传感器
LM0-S101B-1212-3D6A-5RW
一般数据
电源4.5 – 30 VDC（电源符合EN 50178）
功耗≤ 0.25 W
启动时间< 250 ms
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
重量565 g (1.25 lb)
外壳防护等级 (编码器) ≥ IP54
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
机械数据
测量长度3.0 m
线毂周长200 mm
线绳材质塑料涂层的不锈钢
线绳直径0.87 mm
编码器外壳材料钢
拉线盒外壳的材料锌合金压铸
线位移的速度0.8 m / s
线绳加速度1.0 g
拉出力3.0 N
最小回缩力2.5 N
动作寿命不可用
线绳连接M制螺纹
Printed at 9-10-2014 11:10
- 2 -
传感器数据
技术磁电 (≤ 0.36°)
精度±0.012 % FSO
重复性±0.005 % FSO
分辨率 单圈12 位
分辨率 多圈12 位
近似线性分辨率48.8 μm
输出码制二进制码
接口数据
通讯接口SSI带预设
手动功能测量旋转方向可以通过电缆或连接器进行设置
接口周期> 25 μs
电气数据
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 2 MHz
反极性保护是
短路保护是
MTTF 380.6 年在40 ℃下
电气连接
连接方向径向
电缆长度5 m [197"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
尺寸圖
Printed at 9-10-2014 11:10
- 3 -
联系
POSITAL America
+1 (609) 750-8705
info@posital.com
POSITAL Asia
+65 6514-8880
info@posital.sg
POSITAL Europe
+49 (0) 221 96213-0
info@posital.eu
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。

常用3m型号

Productname IP代码量程通讯接口分辨率拉线包皮连接类型连接定位技术
LM0-AV001-041
2-3D00-PAM
IP64 / IP65 3米电压型模拟量12 位 (4096步) 加工金属＃矩形连接器
轴向 M12
径向 0 / 轴向磁电 (≤ 0.36°)
LM0-S101G-121
2-3F00-PAQ
IP64 / IP65 3米SSI带预设12 位 (4096步) 挤压型金属连接器
轴向 M12
径向 0 / 轴向磁电 (≤ 0.36°)
LD0-S3A1G-121
2-3F00-PAL
IP64 / IP65 3米SSI预置+增量12 位 (4096步) 挤压型金属连接器
轴向 M23
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S3A1G-121
3-3D00-PAL
IP64 / IP65 3米SSI预置+增量13 位 (8192步) 加工金属＃矩形连接器
轴向 M23
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S6D1G-12
12-3D00-2RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S6C1G-121
2-3F60-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 6 光电 (≤ 0.02°)
LM0-S101B-121
2-3D6A-5RW
IP54 3米SSI带预设12 位 (4096步) 加工金属＃矩形电缆
径向 5 m
径向 6 磁电 (≤ 0.36°)
LM0-S101B-121
2-3F0A-5RW
IP54 3米SSI带预设12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 0 / 轴向磁电 (≤ 0.36°)
LD0-CAA1B-121
3-3F00-CAW
IP64 / IP65 3米CANopen 13 位 (8192步) 挤压型金属电缆
轴向 1 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S6D1G-12
12-3D30-2RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 3 光电 (≤ 0.02°)
LD0-S6C1G-121
2-3F90-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 9 光电 (≤ 0.02°)
LD0-S101G-121
3-3F60-PRQ
IP64 / IP65 3米SSI带预设13 位 (8192步) 挤压型金属连接器
径向 M12
径向 6 光电 (≤ 0.02°)
LD0-S6D1G-12
12-3D60-2RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 6 光电 (≤ 0.02°)
LD0-S6C1G-121
2-3F00-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S101B-121
2-3F30-PRL
IP64 / IP65 3米SSI带预设12 位 (4096步) 挤压型金属连接器
径向 M23
径向 3 光电 (≤ 0.02°)
LD0-S3B1G-121
2-3D60-2RW
IP64 / IP65 3米SSI预置+增量12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 6 光电 (≤ 0.02°)
LM0-AVP04-041
2-3D9A-5RW
IP54 3米电压型模拟量12 位 (4096步) 加工金属＃矩形电缆
径向 5 m
径向 9 磁电 (≤ 0.36°)
LM0-AVP04-041
2-3F3A-5RW
IP54 3米电压型模拟量12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 3 磁电 (≤ 0.36°)
LM0-AV001-041
2-3D90-PRM
IP64 / IP65 3米电压型模拟量12 位 (4096步) 加工金属＃矩形连接器
径向 M12
径向 9 磁电 (≤ 0.36°)
LM0-AVP04-041
2-3F30-PRM
IP64 / IP65 3米电压型模拟量12 位 (4096步) 挤压型金属连接器
径向 M12
径向 3 磁电 (≤ 0.36°)
LD0-D2B1B-121
6-3D00-CAW
IP64 / IP65 3米DeviceNet 16 位 (65536步) 加工金属＃矩形电缆
轴向 1 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S3A1G-121
2-3F30-2RW
IP64 / IP65 3米SSI预置+增量12 位 (4096步) 挤压型金属电缆
径向 2 m
径向 3 光电 (≤ 0.02°)
LD0-S101B-121
2-3D30-PRL
IP64 / IP65 3米SSI带预设12 位 (4096步) 加工金属＃矩形连接器
径向 M23
径向 3 光电 (≤ 0.02°)
LD0-S5C1G-121
2-3D90-2RW
IP64 / IP65 3米SSI预置+增量
RS422
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 9 光电 (≤ 0.02°)
LD0-S***1B-121
2-3F30-5RW
IP64 / IP65 3米SSI预置+增量
RS422
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 3 光电 (≤ 0.02°)
LD0-S5C1G-121
2-3D00-2RW
IP64 / IP65 3米SSI预置+增量
RS422
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S6B1B-121
2-3F30-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 3 光电 (≤ 0.02°)
Printed at 10-10-2014 03:10
- 2 -
Productname IP代码量程通讯接口分辨率拉线包皮连接类型连接定位技术
LD0-DPC1B-121
3-3F30-H2M
IP64 / IP65 3米Profibus(现场总
线)
13 位 (8192步) 挤压型金属接线盒
2 x M20 格兰头
径向 3 光电 (≤ 0.02°)
LM0-AVP04-041
2-3D0A-5RW
IP54 3米电压型模拟量12 位 (4096步) 加工金属＃矩形电缆
径向 5 m
径向 0 / 轴向磁电 (≤ 0.36°)
LM0-AVP04-041
2-3F6A-5RW
IP54 3米电压型模拟量12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 6 磁电 (≤ 0.36°)
LD0-S5C1G-121
2-3D30-2RW
IP64 / IP65 3米SSI预置+增量
RS422
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 3 光电 (≤ 0.02°)
LD0-S6B1B-121
2-3F60-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 6 光电 (≤ 0.02°)
LD0-DPC1B-121
2-3D90-H3P
IP64 / IP65 3米Profibus(现场总
线)
12 位 (4096步) 加工金属＃矩形接线盒
3 x 格兰头
径向 9 光电 (≤ 0.02°)
LD0-S101B-121
2-3F60-PRL
IP64 / IP65 3米SSI带预设12 位 (4096步) 挤压型金属连接器
径向 M23
径向 6 光电 (≤ 0.02°)
LD0-S5C1G-121
2-3D60-2RW
IP64 / IP65 3米SSI预置+增量
RS422
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 6 光电 (≤ 0.02°)
LD0-S6B1B-121
2-3F90-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 9 光电 (≤ 0.02°)
LM0-AVP03-041
2-3D0A-CRW
IP54 3米电压型模拟量12 位 (4096步) 加工金属＃矩形电缆
径向 1 m
径向 0 / 轴向磁电 (≤ 0.36°)
LM0-AVP03-041
2-3F6A-CRW
IP54 3米电压型模拟量12 位 (4096步) 挤压型金属电缆
径向 1 m
径向 6 磁电 (≤ 0.36°)
LD0-CAA1B-121
2-3D00-CAW
IP64 / IP65 3米CANopen 12 位 (4096步) 加工金属＃矩形电缆
轴向 1 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-CAA1B-121
2-3F00-CAW
IP64 / IP65 3米CANopen 12 位 (4096步) 挤压型金属电缆
轴向 1 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S101B-121
2-3D60-PRL
IP64 / IP65 3米SSI带预设12 位 (4096步) 加工金属＃矩形连接器
径向 M23
径向 6 光电 (≤ 0.02°)
LD0-S6D1G-12
12-3D90-2RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 9 光电 (≤ 0.02°)
LD0-S6B1B-121
2-3F00-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 0 / 轴向光电 (≤ 0.02°)
LM0-AC006-041
2-3F00-CAW
IP64 / IP65 3米电流型模拟量12 位 (4096步) 挤压型金属电缆
轴向 1 m
径向 0 / 轴向磁电 (≤ 0.36°)
LM0-AV001-041
2-3D00-CAW
IP64 / IP65 3米电压型模拟量12 位 (4096步) 加工金属＃矩形电缆
轴向 1 m
径向 0 / 轴向磁电 (≤ 0.36°)
LD0-CAA1B-121
6-3D00-2AW
IP64 / IP65 3米CANopen 16 位 (65536步) 加工金属＃矩形电缆
轴向 2 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-CAA1B-121
6-3F00-2AW
IP64 / IP65 3米CANopen 16 位 (65536步) 挤压型金属电缆
轴向 2 m
径向 0 / 轴向光电 (≤ 0.02°)
LD0-S6C1G-121
2-3F30-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
12 位 (4096步) 挤压型金属电缆
径向 5 m
径向 3 光电 (≤ 0.02°)
LD0-S3B1G-121
2-3D90-2RW
IP64 / IP65 3米SSI预置+增量12 位 (4096步) 加工金属＃矩形电缆
径向 2 m
径向 9 光电 (≤ 0.02°)
LD0-S6C1G-121
3-3F90-5RW
IP64 / IP65 3米SSI预置+增量（
推挽）
13 位 (8192步) 挤压型金属电缆
径向 5 m
径向 9 光电 (≤ 0.02°)
