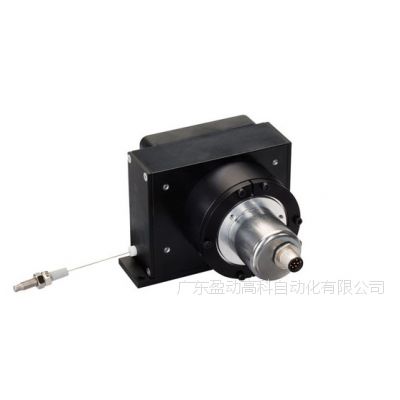

LINARIX 线性传感器
LM0-AV001-0412-6E00-PAM
一般数据
电源12 – 30 VDC（电源符合EN 50178）
启动时间< 250 ms
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
重量880 g (1.94 lb)
外壳防护等级 (编码器) ≥ IP64 / IP65
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
机械数据
测量长度6.0 m
线毂周长200 mm
线绳材质不锈钢
线绳直径0.54 mm
编码器外壳材料钢
拉线盒外壳的材料铝 / 塑
线位移的速度0.3 m / s
线绳加速度2.4 g
拉出力8.0 N
最小回缩力3.0 N
动作寿命不可用
线绳连接M制螺纹
传感器数据
Printed at 9-10-2014 11:10
- 2 -
技术磁电 (≤ 0.36°)
精度±0.006 % FSO
重复性±0.003 % FSO
分辨率 单圈12 位
分辨率 多圈4 位
近似线性分辨率48.8 μm
输出码制模拟量电压信号 0 – 5 V
接口数据
通讯接口电压型模拟量
手动功能测量位置的起点和终点可以通过电缆或连接器进行设置
电气数据
功耗Desc
最小负载电阻10 kOhm (在电源电压12V时，阻值. 对于更高的电源电
压，可以使用更高的负载电阻)
模拟量精度@ 5V = ± 15 mV; @10 V = ±25 mV
建立时间80 ms
反极性保护是
短路保护是
MTTF 283.3 年在40 ℃下
电气连接
连接方向轴向
接口M12,公型, 5针, A码
尺寸圖
Printed at 9-10-2014 11:10
- 3 -
联系
POSITAL America
+1 (609) 750-8705
info@posital.com
POSITAL Asia
+65 6514-8880
info@posital.sg
POSITAL Europe
+49 (0) 221 96213-0
info@posital.eu
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
