| 类型：工业编码器 | 品牌：FRABA | 型号：LM0-AV001-0412-AH00-PAM |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

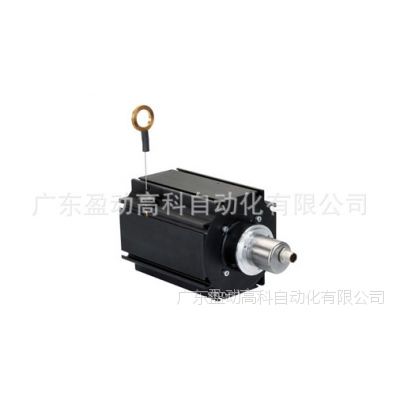

LINARIX 线性传感器
LM0-AV001-0412-AH00-PAM
一般数据
电源12 – 30 VDC（电源符合EN 50178）
启动时间< 250 ms
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
重量2980 g (6.57 lb)
外壳防护等级 (编码器) ≥ IP64 / IP65
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
机械数据
测量长度10.0 m
线毂周长315 mm
线绳材质聚酰胺涂层的不锈钢
线绳直径1.00 mm
编码器外壳材料钢
拉线盒外壳的材料铝
线位移的速度2.0 m / s
线绳加速度6.0 g
拉出力21.0 N
最小回缩力8.0 N
动作寿命50万次循环
线绳连接金属环
传感器数据
Printed at 9-10-2014 11:10
- 2 -
技术磁电 (≤ 0.36°)
精度±0.01 % FSO
重复性±0.001 % FSO
分辨率 单圈12 位
分辨率 多圈4 位
近似线性分辨率76.9 μm
输出码制模拟量电压信号 0 – 5 V
接口数据
通讯接口电压型模拟量
手动功能测量位置的起点和终点可以通过电缆或连接器进行设置
电气数据
功耗Desc
最小负载电阻10 kOhm (在电源电压12V时，阻值. 对于更高的电源电
压，可以使用更高的负载电阻)
模拟量精度@ 5V = ± 15 mV; @10 V = ±25 mV
建立时间80 ms
反极性保护是
短路保护是
MTTF 283.3 年在40 ℃下
电气连接
连接方向轴向
接口M12,公型, 5针, A码
尺寸圖
Printed at 9-10-2014 11:10
- 3 -
联系
POSITAL America
+1 (609) 750-8705
info@posital.com
POSITAL Asia
+65 6514-8880
info@posital.sg
POSITAL Europe
+49 (0) 221 96213-0
info@posital.eu
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
