| 类型：工业编码器 | 品牌：FRABA | 型号：OCE-DPC1B-0012-F10W-HFE |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：78mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

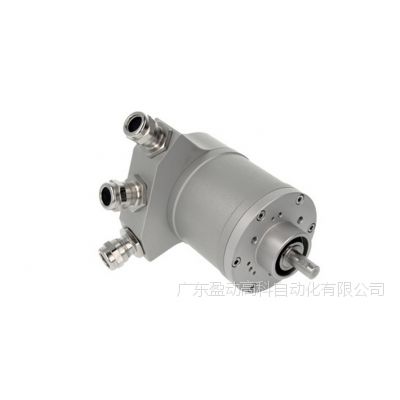

IXARC 旋转编码器
OCE-DPC1B-0012-F10W-HFE
接口
接口Profibus(现场总线)
Profil DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
诊断内存
编程功能分辨率，传动系数（物理分辨率），速度比例+过滤器，预
设（零点），计数方向，限位开关，节点号，示教模式，诊
断模式
手动功能地址选择开关0-99和终端电阻DIP开关（带有接线盒）
传输速率≤12M波特
接口周期时间≥ 1 ms
输出
输出驱动器Profibus数据接口，光耦隔离
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗≤ 2.5 W
启动时间< 1 s
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 109 年，在40 ℃下
工作寿命>10?? h
Printed at 6-01-2015 06:01
- 2 -
传感器
技术光学
单圈分辨率12 位
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
工作温度-40 °C (-40 °F) - +70 °C (+158 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
连接帽材料不锈钢 V4A (1.4404; 316L)
外壳材料不锈钢（V4A） (1.4404, 316L)
外壳涂层无涂层
法兰形式夹紧法兰, ? 78 mm ATEX
法兰材料不锈钢 V4A (1.4404, 316L)
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
转子转动惯量≤ 35 gcm? [≤ 0.2 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 3000 1/min
耐冲击性≤100g (11毫秒半弦波, EN 60068-2-27)
耐振动性≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
长度109 mm (4.29")
重量2735 g (6.03 lb)
电气连接
连接方向径向
连接类型3 × 闷头，径向
連接計劃
尺寸圖
Printed at 6-01-2015 06:01
- 3 -
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
