| 类型：工业编码器 | 品牌：FRABA | 型号：UCD-INH0X-XXXX-3A7A-5RW |
| 读出方式：非接触式 | 工作原理：增量式 | 外型尺寸：58mm |
| 适用范围：-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - + |

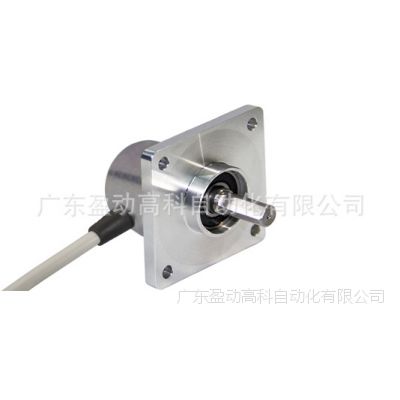

IXARC 增量式编码器
UCD-INH0X-XXXX-3A7A-5RW
接口
接口增量型信号
输出
输出驱动器推挽式 (HTL)
电气数据
电源电压4.75 – 30 VDC（电源符合EN 50178）
功耗典型的 40mA @24V (不带负载)
功耗≤ 1.5 W
启动时间< 250 ms
最小负载电阻120 Ω (5V), 720 Ω (30 V)
反极性保护是
短路保护是
传感器
技术磁性
Pulse per Revolution XXXXX
精度 (DNL) ± 0,003° (≤ 16位)
精度 (INL) ±0.0878°（≤12位）
Printed at 14-10-2014 06:10
- 2 -
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54 (EN 60529)
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F)
- +70 °C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式方形法兰, □ 50.8 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 9.52 mm (? 3/8")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100
(40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度45,5 mm (1.79")
重量290 g (0.64 lb)
电气连接
连接方向径向
电缆长度5 m [197"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
連接計劃
Printed at 14-10-2014 06:10
- 3 -
信號電纜顏色
A 绿色
/A 黄色
B 灰色
/B 粉红色
Z 蓝色
/Z 红
Power Supply 棕色
GND 白
Shielding 屏蔽
Connector-View on Encoder
脈衝圖
Rotation Clockwise (seen on shaft)
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
