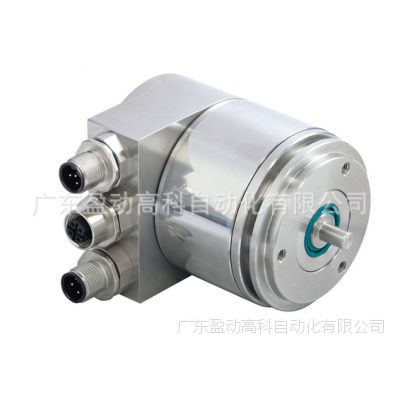

IXARC 旋转编码器
OCD-EC00B-0016-S06V-PRM
接口
接口EtherCAT
Profil CoE (CANopen over EtherCAT,
DS-301+DS-406)
诊断光电ASIC，内存，LED
编程功能分辨率，预置，计数方向
传输速率10 / 100 Mbit
Printed at 14-10-2014 07:10
- 2 -
接口周期时间≥ 62.5 μs
输出
输出驱动器Ethernet
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V
DC
功耗≤ 2.5 W
启动时间< 250 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
工作寿命>10?? h
传感器
技术光学
单圈分辨率16 位
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP67 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP67 (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料不锈钢（V2A) (1.4305, 303)
外壳涂层无涂层
法兰形式同步法兰, ? 58 mm
Printed at 14-10-2014 07:10
- 3 -
法兰材料不锈钢 V2A (1.4305; 303)
轴的类型实心轴, 长度 = 10 mm
轴的直径? 6 mm (? 0.24")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命400 (20 N / 40 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 3000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度73 mm (2.87")
重量820 g (1.81 lb)
电气连接
连接方向径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 5针, A码
连接器 3 M12, 母型, 4针, D码
連接計劃
信號連接器密碼數
Tx+ Connector 1 1
Rx+ Connector 1 2
Tx- Connector 1 3
Rx- Connector 1 4
Printed at 14-10-2014 07:10
- 4 -
Power Supply Connector 2 1
Not Connected Connector 2 2
GND Connector 2 3
Not Connected Connector 2 4
Tx+ Connector 3 1
Rx+ Connector 3 2
Tx- Connector 3 3
Rx- Connector 3 4
Connector-View on Encoder
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
