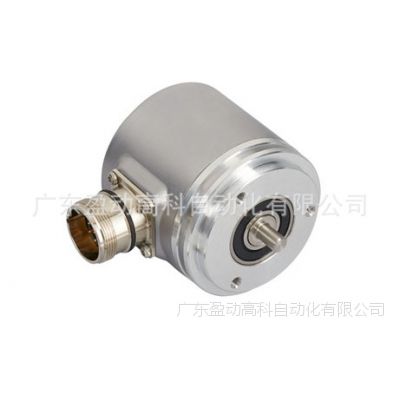

IXARC 旋转编码器
OCD-S5C1G-1212-S06S-PRP
接口
接口SSI预置+增量RS422
手动功能预设功能和方向反转可以通过电缆或连接器
编译
接口周期时间> 25 μs
输出
输出驱动器SSI(RS422)/增量(RS422)
Output Incremental A, /A, B, /B, Z, /Z
矩形相位偏移90° ± 4.5°在电气方面
频率响应2 MHz
电气数据
电源电压4.5 – 30 VDC（电源符合EN 50178）
功耗≤ 1.5 W
启动时间< 250 ms
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 2 MHz
建立时间80 ms
反极性保护是
Printed at 14-10-2014 11:10
- 2 -
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 16.2 年在40 ℃下
传感器
技术光学
单圈分辨率12 位
分辨率 多圈12 位
多圈技术机械齿轮组（无需电池）
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码格雷码
增量脉冲4096
环境规格
外壳防护等级 (轴) IP54, IP64 – IP67 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP67 (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式同步法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 长度 = 10 mm
轴的直径? 6 mm (? 0.24")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命400 (20 N / 40 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 5 Ncm @ 20 °C, (0.11 oz-in @ 68 °F)
机械速度≤ 12000 1/min
Printed at 14-10-2014 11:10
- 3 -
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度56,7 mm (2.23")
重量275 g (0.61 lb)
电气连接
连接方向径向
接口M23, 公型, 16针
連接計劃
信號密碼數
Power Supply 11
GND 12
Data+ 3
Data- 4
Clock+ 2
Clock- 1
DIR 8
Preset 9
A 5
/A 6
B 7
/B 10
Z 13
/Z 14
Shielding Housing

Connector-View on Encoder
脈衝圖
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
