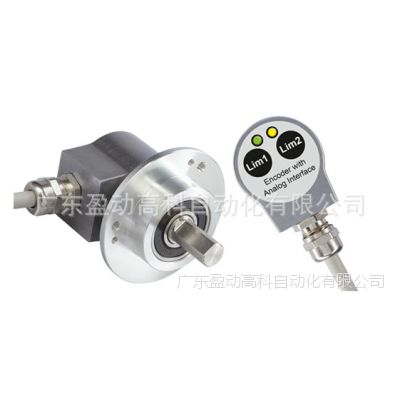

IXARC 旋转编码器
MCD-AVP01-0012-M120-ARW
接口
接口电压型模拟量
手动功能测量位置的起点和终点可以通过电缆或连接
器进行设置
输出
电气数据
电源电压12 – 30 VDC（电源符合EN 50178）
功耗典型的 15 mA
启动时间< 250 ms
最小负载电阻10 kOhm (在电源电压12V时，阻值. 对
于更高的电源电压，可以使用更高的负载电
阻)
线性度0.15%
模拟量精度@ 5V = ± 15 mV; @10 V = ±25 mV
建立时间80 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
Printed at 16-10-2014 02:10
- 2 -
EMC:抗干扰EN 61000-6-2
MTTF 262.2 年在40 ℃下
传感器
技术磁性
单圈分辨率12 位
精度 (INL) ±0.36°
检测信号 (默认值) 逆时针旋转(面向轴)时，数值减少
认证 认证/寿命 码制 码模拟量电压信号 0 – 5 V
最小测量范围0 – 22.5°
输出分辨率在整个测量范围内的最多12位(当检测角度低
于90°的情况下，输出的分辨率会小于12位。)
多圈范围单圈
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP65 (EN 60529)
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F)
- +70 °C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式夹紧法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 12 mm (? 0.47")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100
(40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
Printed at 16-10-2014 02:10
- 3 -
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度96 mm (3.78")
重量215 g (0.47 lb)
电气连接
连接方向径向
电缆长度10 m [394"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径6 mm (0.24 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 红
GND 黄色
Voltage Output 绿色
Set1 棕色
Set2 白
Not Connected 蓝色
Not Connected 灰色
Not Connected 粉红色
Shielding 屏蔽
Connector-View on Encoder
尺寸圖

所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
