| 是否进口：否 | 类型：工业编码器 | 品牌：Posital |

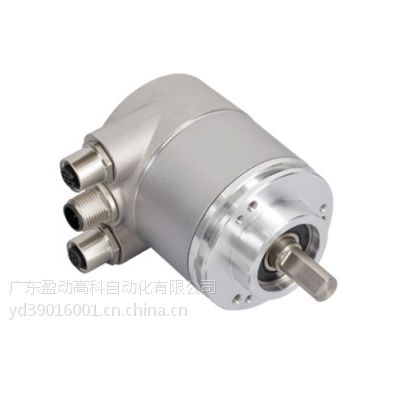

| 型号：UCD-EIB1B-1213-L100-PRM | 读出方式：非接触式 | 工作原理：***式 |
| 外型尺寸：58mm | 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |
Data Sheet
Printed at 15-04-2016 08:04
- 1 / 5 -
IXARC 旋转编码器
UCD-EIB1B-1213-L100-PRM
接口
接口 PROFINET
Profil PROFIdrive Profile 4.x, Encoder Profile 4.x
诊断 内存
编程功能 分辨率，时基和速度，预置计数方向，IP地址过滤
器
传输速率 Boot-Loader, Round Axis, Flashing LEDs
传输速率 10 / 100 Mbit
接口周期时间 ≥ 1 ms
输出
输出驱动器 Ethernet
电气数据
电源电压 10 – 30 VDC（电源符合EN 50178）
功耗 ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗 ≤ 2.5 W
启动时间 < 250 ms
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
Data Sheet
Printed at 15-04-2016 08:04
- 2 / 5 -
MTTF 65 年，在40 ℃下
传感器
技术 磁性
单圈分辨率 13 位
分辨率 多圈 12 位
多圈技术 自发电的磁性脉冲计数器（无需电池和齿轮组）
精度 (INL) ±0.0878°（≤12位）
认证 认证/寿命 码制 码 二进制码
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP66/IP67
工作温度 -40 °C (-40 °F) - +70 °C (+158 °F)
存储温度 -40 °C (-40 °F) – +85 °C (+185 °F)
湿度 98% 相对湿度, 无凝结状态
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷
涂
法兰形式 夹紧法兰, ? 58 mm
法兰材料 铝
轴的类型 实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径 ? 10 mm (? 0.39")
轴的材料 不锈钢 V2A (1,4305; 303)
轴负载 轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N /
80 N), 55 (40 N / 110 N)
转子转动惯量 ≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩 ≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度 ≤ 12000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 69 mm (2.72")
重量 360 g (0.79 lb)
电气连接
Data Sheet
Printed at 15-04-2016 08:04
- 3 / 5 -
连接方向 径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 5针, A码
连接器 3 M12, 母型, 4针, D码
产品寿命周期信息
产品寿命周期信息 现有产品
連接計劃
信號 連接器 密碼數
Tx+ Connector 1 1
Rx+ Connector 1 2
Tx- Connector 1 3
Rx- Connector 1 4
Power Supply Connector 2 1
Not Connected Connector 2 2
GND Connector 2 3
Not Connected Connector 2 4
Tx+ Connector 3 1
Rx+ Connector 3 2
Tx- Connector 3 3
Rx- Connector 3 4
Connector-View on Encoder
Data Sheet
Printed at 15-04-2016 08:04
- 4 / 5 -
附件
Clamp Disc w/ Eccentric Hole-4pcs
Clamp Disc w/ Centred Hole-4pcs
Coupling Disc Type-10-12
Coupling Bellow Type-10-10
Coupling Bellow Type-06-10
Coupling Bellow Type-08-10
Coupling Bellow Type-10-12
Coupling Bellow Type-10-(1/4")
Coupling Bellow Type-10-(3/8")
Coupling Jaw Type-06-10
Coupling Jaw Type-08-10
Coupling Jaw Type-10-12
Coupling Jaw Type-10-(1/4")
Coupling Jaw Type-10-(3/8")
Coupling Jaw Type-10-10
Data Sheet
Printed at 15-04-2016 08:04
- 5 / 5 -
Coupling Disc Type-06-10
Coupling Disc Type-10-10
More
Mounting Bracket for Clamping Flange w/ fixtures
L Mounting Bracket w/ screws
Mounting Bracket Spring Loaded f. Clamping Flange
