| 加工定制：否 | 品牌：POSITAL | 型号：UCD-INS0X-1024-H120-PRL |
| 种类：位移 | 制作工艺：集成 | 输出信号：数字型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：多晶 |
| 防护等级：IP54, IP64 – IP65 | 线性度：±0.0220° | 迟滞：±0.0220° |
| 重复性：±0.0878°（%F.S.） | 灵敏度：± 0,003° | 漂移：0.003°/ K |
| 分辨率：1024 |

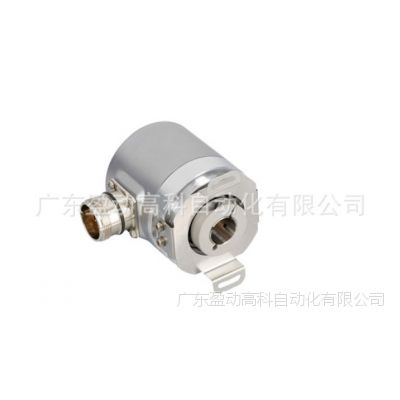

IXARC 增量式编码器
接口
接口增量型信号
输出
输出驱动器RS 422 (TTL)
电气数据
电源电压4.75 – 5.5 VDC（电源符合EN 50178）
功耗典型的 150mA @5V (不带负载)
功耗≤ 1.5 W
启动时间< 250 ms
最小负载电阻120 Ω
反极性保护是
短路保护是
传感器
技术磁性
精度 (DNL) ± 0,003° (≤ 16位)
精度 (INL) ±0.0878°（≤12位）
Printed at 13-10-2014 10:10
- 2 -
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP65 (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式盲孔, ? 58 mm
法兰材料铝
轴的类型盲孔, 深度 = 30 mm
轴的直径? 12 mm (? 0.47")
轴的材料不锈钢 V2A (1,4305; 303)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度71,2 mm (2.80")
重量290 g (0.64 lb)
电气连接
连接方向径向
接口M23, 公型, 12针
Printed at 13-10-2014 10:10
- 3 -
連接計劃
信號密碼數
Power Supply 12
GND 10
A 5
/A 6
B 8
/B 1
Z 3
/Z 4
Z-Pulse-TEACH 7
/Error 11
Shielding Connector housing
Connector-View on Encoder
脈衝圖
Rotation Clockwise (seen on shaft)
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
