| 加工定制：否 | 品牌：POSITAL/FRABA | 型号：ACS-080-2-CA01-HH2-PM |
| 种类：角度 | 制作工艺：集成 | 输出信号：数字型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：多晶 |
| 防护等级：IP54, IP64 – IP69K (EN 60529) | 线性度：0.10°（%F.S.） | 迟滞：0.10°（%F.S.） |
| 重复性：0.10°（%F.S.） | 灵敏度：0.10°（%F.S.） | 漂移：0.004°/ K |
| 分辨率：0.01° |
Printed at 10-10-2014 11:10
- 1 -

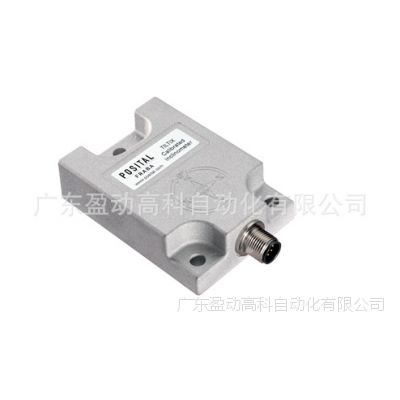

TILTIX 倾角仪
ACS-080-2-CA01-HH2-PM
一般数据
使用范围双轴方向位置和水平测量
测量范围角度为±80°，也可用在±20°
精度0.10°
分辨率0.01°
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗57 mA @ 10 V DC, 53 mA @ 24 V DC
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
反极性保护是
短路保护是
环境规格
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移0.004°/ K
外壳防护等级IP54, IP64 – IP69K (EN 60529)
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
耐振动性1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳类型1A3-59x83
Printed at 10-10-2014 11:10
- 2 -
外壳材料铝
灌封材料PUR电缆(聚氨酯材料)
重量200 g (0.44 lb)
机械数据
MTTF 300 年
认证CE
接口
接口CANopen
建立时间150 ms
输出驱动器Desc
Profil DS-406
传输速率最小20K波特，1M波特
初始数据传输速率125K波特
默认的节点ID 1h
电气连接
连接类型连接器 M12
连接器M12,公型, 5针, A码
連接計劃
信號密碼數
Power Supply 2
GND 3
CAN High 4
CAN Low 5
CAN GND 1
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
