| 加工定制：是 | 品牌：POSITAL | 型号：ACS-080-2-SC00-HH2-2W |
| 种类：角度 | 制作工艺：集成 | 输出信号：数字型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：多晶 |
| 防护等级：IP54, IP64 – IP69K (EN 60529) | 线性度：0.10°（%F.S.） | 迟滞：0.10°（%F.S.） |
| 重复性：0.10°（%F.S.） | 灵敏度：0.01° | 漂移：0.004°/ K |
| 分辨率：0.01° |
TILTIX 倾角仪

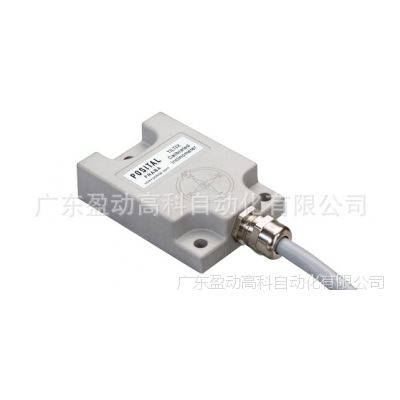

ACS-080-2-SC00-HH2-2W
一般数据
使用范围双轴方向位置和水平测量
测量范围± 80°
精度0.10°
分辨率0.01°
电气数据
电源电压15 – 30 VDC（电源符合EN 50178）
功耗（不带负载） ≤ 0.7 W
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
反极性保护是
短路保护是
环境规格
工作温度-40 °C (-40 °F) - +80 °C (+176 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移0.004°/ K
外壳防护等级IP54, IP64 – IP69K (EN 60529)
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
耐振动性1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳类型1A3-59x83
Printed at 11-10-2014 02:10
- 2 -
外壳材料铝
灌封材料PUR电缆(聚氨酯材料)
重量500 g (1.10 lb)
机械数据
MTTF 300 年
认证CE
接口
接口模拟量 电流 4 – 20 mA + RS232
示教零点定位，正反方向设置，可编程测量范围
建立时间125 ms
输出类型电流 4 – 20 mA
负载电阻270 Ω @ 10 V DC (500 Ω @ 15 V DC)
传输速率RS232:最小 1200波特， 115200波特
初始数据传输速率RS232:9600波特
线性度± 0.02%
Printed at 11-10-2014 02:10
- 3 -
电气连接
连接类型电缆 2 m
电缆长度2 m [79"]
导线截面0.38 mm? / AWG 22
材料 / 类型PUR / PU
电缆直径8 mm (0.31 in)
最小弯曲半径40 mm (1.57 in) 固定, 80 mm (3.15 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 红
GND 黄色
X-Axis, Current Output 绿色
Y-Axis, Current Output 蓝色
RxD 灰色
TxD 粉红色
Set1 棕色
Set2 白
Shielding 屏蔽
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
