| 类型：工业编码器 | 品牌：FRABA | 型号：OCS-CSE1B-0013-C10S-H3P |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

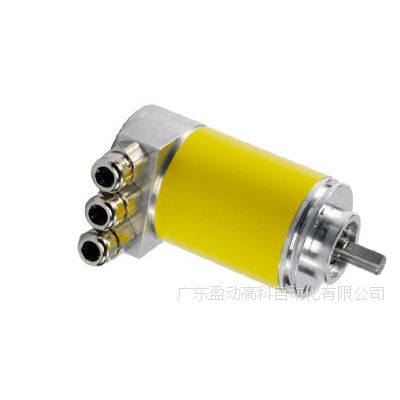

IXARC 旋转编码器
OCS-CSE1B-0013-C10S-H3P
接口
接口CANopen Safety
Profil DS-304 (EN 50325-5)
手动功能地址选择开关0-99和终端电阻DIP开关（带有
接线盒）
传输速率≤12M波特
输出
输出驱动器收发器(*** 11898标准) 光耦隔离
电气数据
电源电压12 – 30 VDC（电源符合EN 50178）
功耗≤ 100 mA @ 12 V DC, ≤ 50 mA @ 24 V DC
(Multiturn), ≤ 50 mA @ 12 V DC, ≤ 20 mA
@ 24 V DC (Singleturn)
功耗≤1.2 W (多圈), ≤0.5 W (单圈)
启动时间< 250 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 62061 附录 2
Printed at 9-10-2014 02:10
- 2 -
MTTF 129 年(EN *** 13849.1)
传感器
技术光学
单圈分辨率13 位
精度 (INL) 安全: ± 0.36° (≤10位), 非安全: ± 0.022° (14
– 16位), ± 0.0439° (≤13位)
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP66 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP67 (EN 60529)
工作温度-40 °C (-40 °F) - +70 °C (+158 °F)
存储温度-30 °C (-22 °F) – +70 °C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
连接帽材料铝
外壳材料铝
外壳涂层粉末涂层
法兰形式夹紧法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
最小机械寿命50 (40 N / 60 N), 20 (40 N / 80 N), 8 (40 N /
110 N)
转子转动惯量≤ 35 gcm? [≤ 0.2 oz-in?]
摩擦力矩≤ 5 Ncm @ 20 °C, (0.11 oz-in @ 68 °F)
机械速度≤ 6000 1/min
耐冲击性≤100g (11毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度81,5 mm (3.21")
重量495 g (1.09 lb)
Printed at 9-10-2014 02:10
- 3 -
电气连接
连接方向径向
连接类型3 x 格兰头
連接計劃
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
