| 加工定制：否 | 品牌：POSITAL | 型号：ACS-080-2-M100-HE2-2W |
| 种类：角度 | 制作工艺：集成 | 输出信号：数字型 |
| 材料：聚合物 | 材料物理性质：绝缘体 | 材料晶体结构：多晶 |
| 防护等级：IP54, IP64 – IP67 (EN 60529) | 线性度：0.10°（%F.S.） | 迟滞：0.10°（%F.S.） |
| 重复性：0.10°（%F.S.） | 灵敏度：0.01° | 漂移：0.004°/ K |
| 分辨率：0.01° |

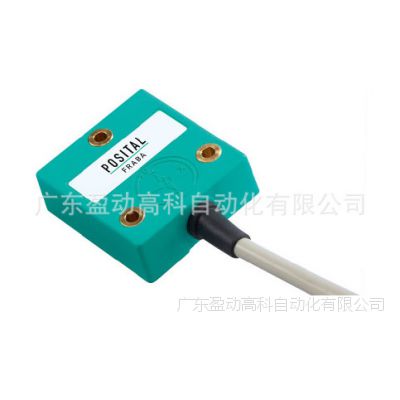

TILTIX 倾角仪
ACS-080-2-M100-HE2-2W
一般数据
使用范围双轴方向位置和水平测量
测量范围± 80°
精度0.10°
分辨率0.01°
电气数据
电源电压4.5 – 30 VDC（电源符合EN 50178）
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
反极性保护是
短路保护是
环境规格
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移0.004°/ K
外壳防护等级IP54, IP64 – IP67 (EN 60529)
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
耐振动性1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳类型1E3-47x52
外壳材料纤维增强型PBT （聚对苯二甲酸丁二醇酯）
Printed at 10-10-2014 11:10
- 2 -
灌封材料PUR电缆(聚氨酯材料)
重量240 g (0.53 lb)
机械数据
MTTF 300 年
认证CE
接口
接口Modbus RTU
建立时间320 ms
输出驱动器Desc
默认的节点ID 127d
电气连接
连接类型电缆 2 m
电缆长度2 m [79"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径6 mm (0.24 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 红
GND 黄色
RS485 A + 白
RS485 B - 棕色
Not Connected 蓝色
Not Connected 绿色
Not Connected 灰色
Not Connected 粉红色
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
