| 类型：工业编码器 | 品牌：FRABA | 型号：LD0-D2B1B-1212-2P20-H72 |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

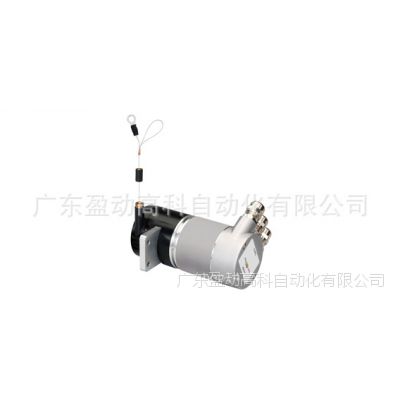

LINARIX 线性传感器
LD0-D2B1B-1212-2P20-H72
一般数据
电源10 – 30 VDC（电源符合EN 50178）
功耗≤ 2.5 W
启动时间< 250 ms
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
重量660 g (1.46 lb)
外壳防护等级 (编码器) ≥ IP64 / IP65
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
机械数据
测量长度1.74 m
线毂周长150 mm
线绳材质聚酰胺涂层的不锈钢
线绳直径0.45 mm
编码器外壳材料钢
拉线盒外壳的材料铝
线位移的速度2.0 m / s
线绳加速度12.0 g
拉出力5.0 N
最小回缩力3.5 N
动作寿命100万次循环
线绳连接金属环
Printed at 9-10-2014 10:10
- 2 -
传感器数据
技术光电 (≤ 0.02°)
精度±0.02 % FSO
重复性±0.006 % FSO
分辨率 单圈12 位
分辨率 多圈12 位
近似线性分辨率36.6 μm
输出码制二进制码
接口数据
通讯接口DeviceNet
Profil CIP (通用工业协议)
编程功能分辨率，预置，计数方向，传输模式：轮询模式，循环模式，
同步模式
手动功能地址选择开关0-99和终端电阻DIP开关（带有接线盒）
传输速率150K波特，250K波特，500K波特
接口周期≥ 10 ms
电气数据
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
反极性保护是
短路保护是
MTTF 13.5 年，在40 ℃下
工作寿命>10?? h
电气连接
连接方向径向
连接类型3 x M12 连接器
尺寸圖
Printed at 9-10-2014 10:10
- 3 -
联系
POSITAL America
+1 (609) 750-8705
info@posital.com
POSITAL Asia
+65 6514-8880
info@posital.sg
POSITAL Europe
+49 (0) 221 96213-0
info@posital.eu
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
