| 类型：工业编码器 | 品牌：FRABA | 型号： LM0-S101B-1212-1N00-PAQ |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

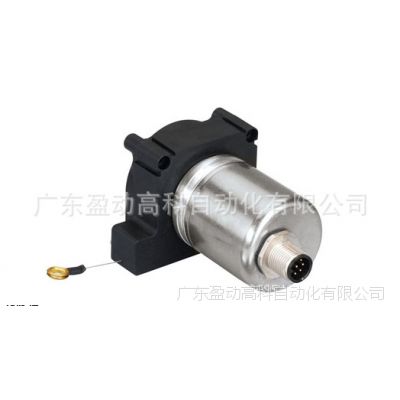

LINARIX 线性传感器
LM0-S101B-1212-1N00-PAQ
一般数据
电源4.5 – 30 VDC（电源符合EN 50178）
功耗≤ 0.25 W
启动时间< 250 ms
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
重量205 g (0.45 lb)
外壳防护等级 (编码器) ≥ IP64 / IP65
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
机械数据
测量长度1.25 m
线毂周长125 mm
线绳材质聚酰胺涂层的不锈钢
线绳直径0.36 mm
编码器外壳材料钢
拉线盒外壳的材料塑料
线位移的速度1.0 m / s
线绳加速度5.0 g
拉出力1.5 N
最小回缩力1.0 N
动作寿命100万次循环
线绳连接金属环
Printed at 9-10-2014 10:10
- 2 -
传感器数据
技术磁电 (≤ 0.36°)
精度±0.05 % FSO
重复性±0.008 % FSO
分辨率 单圈12 位
分辨率 多圈12 位
近似线性分辨率30.5 μm
输出码制二进制码
接口数据
通讯接口SSI带预设
手动功能测量旋转方向可以通过电缆或连接器进行设置
接口周期> 25 μs
电气数据
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 2 MHz
反极性保护是
短路保护是
MTTF 380.6 年在40 ℃下
电气连接
连接方向轴向
接口M12, 公型, 8针, A码
尺寸圖
Printed at 9-10-2014 10:10
- 3 -
联系
POSITAL America
+1 (609) 750-8705
info@posital.com
POSITAL Asia
+65 6514-8880
info@posital.sg
POSITAL Europe
+49 (0) 221 96213-0
info@posital.eu
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
