| 类型：工业编码器 | 品牌：FRABA | 型号： OCE-AC005-0412-F10W-HFZ |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：78mm |
| 适用范围：-40 °C (-40 °F) - +70 °C (+158 °F) |

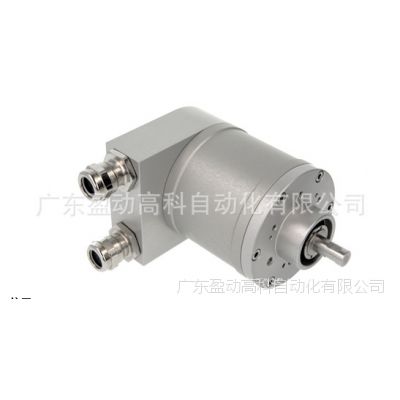

IXARC 旋转编码器
OCE-AC005-0412-F10W-HFZ
接口
接口电流型模拟量
手动功能测量位置的起点和终点可以通过电缆或连接
器进行设置
输出
电气数据
电源电压15 – 30 VDC（电源符合EN 50178）
功耗典型的 40 mA
启动时间< 250 ms
负载电阻500 Ω (当电源电压15 V时,的电阻值。对
于更高的电源电压，可以使用更高的负载电
阻)
线性度0.15%
模拟量精度@ 4 mA = ±10μA; @ 20 mA = ±50 μA
建立时间80 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
Printed at 10-10-2014 10:10
- 2 -
MTTF 283.3 年在40 ℃下
传感器
技术磁性
单圈分辨率12 位
分辨率 多圈4 位
多圈技术自发电的磁性脉冲计数器（无需电池和齿轮
组）
精度 (INL) ±0.36°
检测信号 (默认值) 逆时针旋转(面向轴)时，数值减少
认证 认证/寿命 码制 码模拟量电流信号 4 – 20 mA
最小测量范围0 – 22.5°
输出分辨率在整个测量范围内的最多12位(当检测角度低
于90°的情况下，输出的分辨率会小于12位。)
多圈范围16圈（默认设置）。用户可使用缩放功能使
测量范围达32768转
环境规格
外壳防护等级 (轴) IP54, IP64 – IP67 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP67 (EN 60529)
工作温度-40 °C (-40 °F) - +70 °C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
连接帽材料不锈钢 V4A (1.4404; 316L)
外壳材料不锈钢（V4A） (1.4404, 316L)
外壳涂层无涂层
法兰形式夹紧法兰, ? 78 mm ATEX
法兰材料不锈钢 V4A (1.4404, 316L)
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
转子转动惯量≤ 35 gcm? [≤ 0.2 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 3000 1/min
Printed at 10-10-2014 10:10
- 3 -
耐冲击性≤100g (11毫秒半弦波, EN 60068-2-27)
耐振动性≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
长度118 mm (4.65")
重量2865 g (6.32 lb)
电气连接
连接方向径向
连接类型2 × 闷头，径向
連接計劃
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
