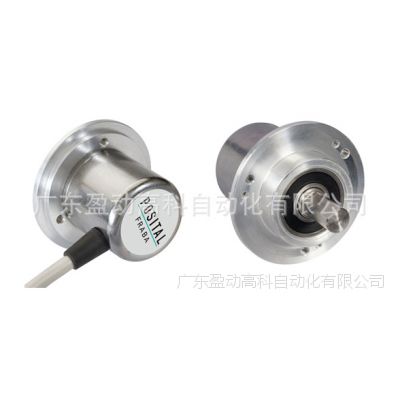

IXARC 旋转编码器
MCD-C900B-1512-M10A-ARW
接口
接口SAE J1939
Profil DS-417
编程功能分辨率，预置，2个限位开关，波特率，CAN
标识符，传输模式：轮询，循环，同步
传输速率≤1M波特
接口周期时间≥ 1 ms
输出
输出驱动器收发器(*** 11898标准) 光耦隔离
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V
DC
功耗≤ 2.5 W
启动时间< 250 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
Printed at 14-10-2014 07:10
- 2 -
EMC:抗干扰EN 61000-6-2
工作寿命>10?? h
传感器
技术磁性
单圈分辨率12 位
分辨率 多圈15 位
多圈技术自发电的磁性脉冲计数器（无需电池和齿轮
组）
精度 (INL) ±0.36°
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54 (EN 60529)
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F)
- +70 °C (+158 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
连接帽材料没有
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式夹紧法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100
(40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
Printed at 14-10-2014 07:10
- 3 -
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度96 mm (3.78")
重量215 g (0.47 lb)
电气连接
连接方向径向
连接类型电缆/连接器
电缆长度10 m [394"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径6 mm (0.24 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 红
GND 黄色
CAN High 白
CAN Low 棕色
CAN GND 绿色
Connector-View on Encoder
尺寸圖

所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
