| 类型：工业编码器 | 品牌：FRABA | 型号：UCD-SLF1B-1616-V06A-CRW |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) – +85 °C (+185 °F) |
Printed at 3-11-2014 07:11
- 1 -

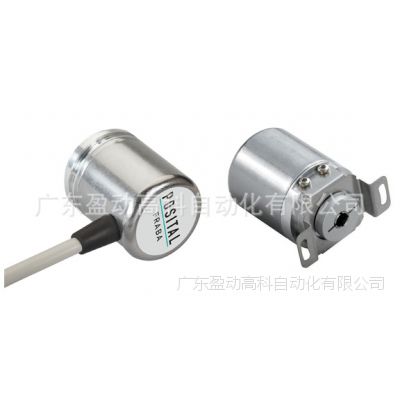

IXARC 旋转编码器
UCD-SLF1B-1616-V06A-CRW
接口
接口SSI
接口周期时间> 25 μs
输出
输出驱动器RS422
电气数据
电源电压4.75 – 30 VDC（电源符合EN 50178）
功耗典型的 50 mA
功耗≤ 1.5 W
启动时间< 250 ms
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 1 MHz
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
传感器
技术磁性
单圈分辨率16 位
分辨率 多圈16 位
多圈技术自发电的磁性脉冲计数器（无需电池和齿轮组）
Printed at 3-11-2014 07:11
- 2 -
精度 (INL) ±0.0878°（≤12位）
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP54
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式盲孔, ? 36 mm / ? 42 mm
法兰材料铝
轴的类型盲孔, 深度 = 18 mm
轴的直径? 6 mm (? 0.24")
轴的材料不锈钢 V2A (1,4305; 303)
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度54,2 mm (2.13")
重量140 g (0.31 lb)
电气连接
连接方向径向
电缆长度1 m [39"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径6 mm (0.24 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 棕色
GND 白
Data+ 灰色
Data- 粉红色
Printed at 3-11-2014 07:11
- 3 -
Clock+ 绿色
Clock- 黄色
Not Connected 蓝色
Not Connected 红
Shielding 屏蔽
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
