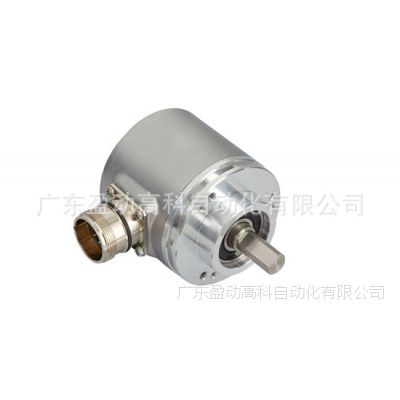

| 类型：工业编码器 | 品牌：FRABA | 型号：OCD-PPA1G-0010-C100-PRL |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) – +85 °C (+185 °F) |
Printed at 2-09-2014 02:09
- 1 -
IXARC 旋转编码器
接口
接口位并行带预置
手动功能预设功能和方向反转可以通过电缆或连接器编译
接口周期时间150 μs
输出
输出驱动器推挽式
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC
功耗≤ 1.5 W
启动时间< 250 ms
建立时间80 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 22.3 年在40 ℃下
传感器
技术光学
单圈分辨率10 位
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
Printed at 2-09-2014 02:09
- 2 -
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP67 (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式夹紧法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55
(40 N / 110 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度52,7 mm (2.07")
重量285 g (0.63 lb)
电气连接
连接方向径向
接口M23, 公型, 16针
連接計劃
尺寸圖
Printed at 2-09-2014 02:09
- 3 -
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
