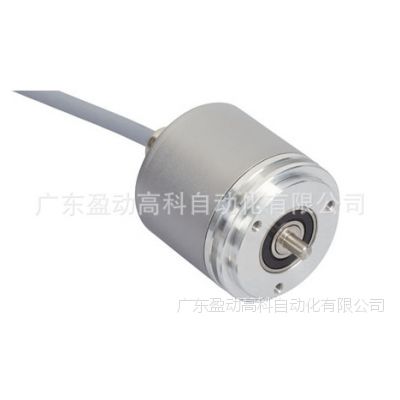

IXARC 旋转编码器
接口
接口SSI带预设
手动功能测量旋转方向可以通过电缆或连接器进行设置
接口周期时间> 25 μs
输出
输出驱动器RS422
电气数据
电源电压4.5 – 30 VDC（电源符合EN 50178）
功耗≤ 0.25 W
启动时间< 250 ms
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 2 MHz
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 380.6 年在40 ℃下
传感器
技术磁性
单圈分辨率12 位
分辨率 多圈13 位
Printed at 9-01-2015 03:01
- 2 -
多圈技术自发电的磁性脉冲计数器（无需电池和齿轮组）
精度 (INL) ±0.36°
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码格雷码
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP65
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式通孔, ? 58 mm
法兰材料铝
轴的类型实心轴, 长度 = 20 mm
轴的直径? 10 mm (? 0.39")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55
(40 N / 110 N)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度56,7 mm (2.23")
重量285 g (0.63 lb)
电气连接
连接方向轴向
电缆长度10 m [394"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径6 mm (0.24 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
連接計劃
Printed at 9-01-2015 03:01
- 3 -
信號電纜顏色
Power Supply 棕色
GND 白
Data+ 灰色
Data- 粉红色
Clock+ 绿色
Clock- 黄色
Preset 蓝色
DIR 红
Shielding 屏蔽
尺寸圖
联系

所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
