| 类型：工业编码器 | 品牌：FRABA | 型号：OCD-P1A1E-00AA-B150-***W |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) – +85 °C (+185 °F) |

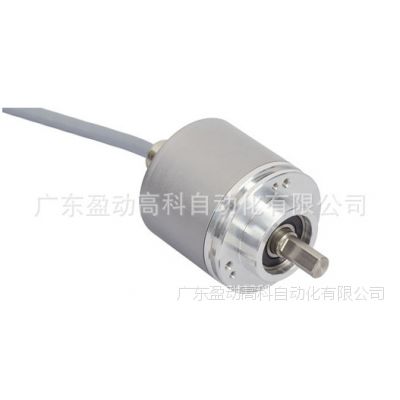

IXARC 旋转编码器
OCD-P1A1E-00AA-B150-***W
接口
接口位并行带预置
手动功能预设功能和方向反转可以通过电缆或连接器
编译
接口周期时间150 μs
输出
输出驱动器推挽式
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V
DC
功耗≤ 1.5 W
启动时间< 250 ms
建立时间80 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
Printed at 16-10-2014 02:10
- 2 -
MTTF 22.3 年在40 ℃下
传感器
技术光学
单圈分辨率9 位
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码格雷余码, 顺时针转动时，数值增加
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP65 (EN 60529)
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F)
- +70 °C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式盲孔, ? 58 mm
法兰材料铝
轴的类型盲孔, 深度 = 30 mm
轴的直径? 15 mm (? 0.59")
轴的材料不锈钢 V2A (1,4305; 303)
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度60,2 mm (2.37")
重量270 g (0.60 lb)
电气连接
Printed at 16-10-2014 02:10
- 3 -
连接方向轴向
电缆长度5 m [197"]
导线截面0.14 mm? / AWG 26
材料 / 类型PVC
电缆直径9.3 mm (0.37 in)
最小弯曲半径150 mm (6 in)
連接計劃
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
