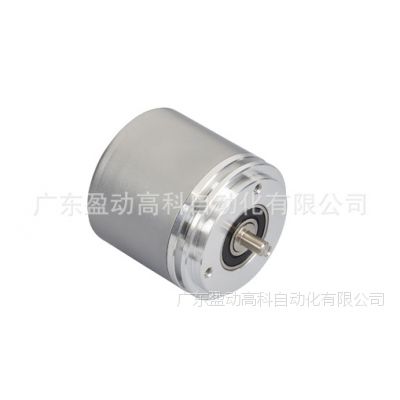

IXARC 旋转编码器
OCD-CAA1B-1212-S120-HCC
接口
接口CANopen
Profil DS-406
编程功能分辨率，预置，2个限位开关，8个凸轮，波
特率，CAN标识符，引导程序，传输模式：
轮询，循环，同步
手动功能地址选择开关0-99和终端电阻DIP开关（带有
接线盒）
传输速率最小20K波特，1M波特
接口周期时间≥ 1 ms
输出
输出驱动器收发器(*** 11898标准) 光耦隔离
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V
DC
功耗≤ 2.5 W
启动时间< 250 ms
Printed at 16-10-2014 02:10
- 2 -
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 13.5 年，在40 ℃下
工作寿命>10?? h
传感器
技术光学
单圈分辨率12 位
分辨率 多圈12 位
多圈技术机械齿轮组（无需电池）
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP65 (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP65 (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
存储温度-40 °C (-40 °F) – +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
连接帽材料没有
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式同步法兰, ? 58 mm
法兰材料铝
轴的类型实心轴, 长度 = 20 mm
轴的直径? 12 mm (? 0.47")
轴的材料不锈钢 V2A (1,4305; 303)
轴负载轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命420 (20 N / 40 N), 145 (40 N / 60 N), 100
(40 N / 80 N), 55 (40 N / 110 N)
Printed at 16-10-2014 02:10
- 3 -
转子转动惯量≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度56,5 mm (2.22")
重量320 g (0.71 lb)
电气连接
连接方向径向
连接类型不带接线盒
連接計劃
Connector-View on Encoder
尺寸圖

所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。? 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
