| 类型：工业编码器 | 品牌：盈动高科 | 型号：盈动高科9854通孔单圈旋转编码器 |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：112mm |
| 适用范围：-40 °C (-40 °F) – +85 °C (+185 °F) |
盈 动 高 科

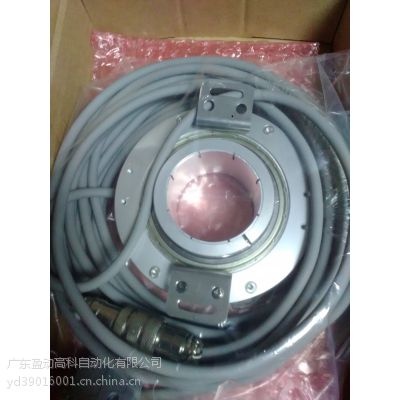

CAPRO-9854通孔型单圈值编码器
CAPRO单圈值编码器利用电容感应及信号调制与解调原理测量位置，取代光电探测技术，实现超过19位分辨率和高精度。采用成熟制造技术，取消对精密光学器件的依赖，大大降低成本。
由于探测器感应面积为360度环形面，可以很容易消除由于偏心或其他安装造成的误差；面积远大于光电探测器，信噪比高，动盘和静盘的相对位置精度要求降低，无需轴承等精密装配技术。
采用独特的技术进行位置认址，实现编码器上电就可以输出一周内任意角度值，从而可以避免开机回零点的操作，提高生产效率并降低错误率。
公司可以根据客户需要对编码器的安装方式、通讯协议、电气指标等进行定制。
关键技术指标
单圈分辨率 19位（524，288）
***度／线性度 <±0.01°
外径尺寸 112毫米
孔径 50毫米
通讯协议 BISS C, SSI, Tamagawa, 其他可订制
转速 6,000RPM
冲击／振动 100G/10G 温度 -40 to +85℃
湿度 98%
供电电压 5VDC
