| 类型：工业编码器 | 品牌：Posital | 型号：OCD-INH00-YYYYY-115W-CRW |
| 读出方式：非接触式 | 工作原理：增量式 | 外型尺寸：115mm |
| 适用范围：-40 °C fixed (-40 °F), -30 °C flexible (-22 °F) - |
Data Sheet
Printed at 4-01-2017 10:01
- 1 / 4 -

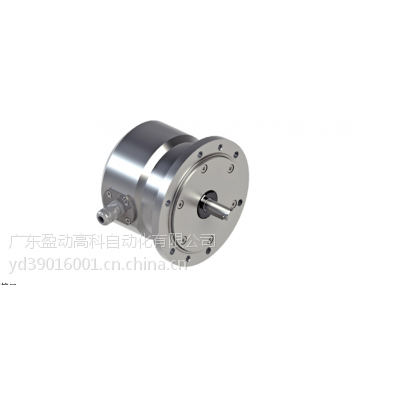

IXARC 增量式编码器
OCD-INH00-YYYYY-115W-CRW
接口
接口增量型信号
输出
输出驱动器推挽式 (HTL)
Output Incremental A, /A, B, /B, Z, /Z
电气数据
电源电压4.5 – 30 VDC
功耗典型的 40mA @24V (不带负载)
功耗≤ 1.2 W
反极性保护是
短路保护是
EMC:发射干扰DIN EN 61000-6-4
EMC:抗干扰DIN EN 61000-6-2
传感器
技术光学
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
Data Sheet
Printed at 4-01-2017 10:01
- 2 / 4 -
工作温度-40 °C fixed (-40 °F), -30 °C flexible (-22 °F) -
+80 °C (+176 °F)
湿度98%相对湿度, 无凝结状态
机械数据
机械数据
外壳材料不锈钢（V4A） (1.4404, 316L)
外壳涂层无涂层
法兰形式Clamp, ? 115 mm
法兰材料不锈钢 V4A (1.4404, 316L)
轴的类型Solid, Length = 27 mm, with Key Way
轴的直径? 11 mm (0.43")
轴的材料Stainless Steel V4A (1.4404, 316L)
轴负载Axial 250 N, Radial 350 N
转子转动惯量≤ 200 gcm? [≤ 1 oz-in?]
摩擦力矩≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
机械速度≤ 8000 1/min
耐冲击性≤ 200 g (half sine 11 ms, EN 60068-2-27)
耐振动性≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
长度81,5 mm (3.21")
重量3600 g (7.94 lb)
最小机械寿命30 (250N/350N)
电气连接
连接方向径向
电缆长度1 m [39"]
导线截面0.25 mm? / AWG 24
材料 / 类型PUR / PU
电缆直径5.2 mm (0.2 in)
最小弯曲半径30 mm (1,18 in) 固定, 60 mm (2,36 in) 弯曲
电气连接
产品寿命周期信息
产品寿命周期信息现有产品
Data Sheet
Printed at 4-01-2017 10:01
- 3 / 4 -
連接計劃
信號電纜顏色
A 绿色
/A 黄色
B 灰色
/B 粉红色
Z 蓝色
/Z 红
Power Supply 棕色
GND 白
Shielding 屏蔽
Connector-View on Encoder
脈衝圖
顺时针旋转(面向轴)
Data Sheet
Printed at 4-01-2017 10:01
- 4 / 4 -
联系
POSITAL
Contact Us
所有尺寸均为[英寸]毫米。此信息和图纸的目的旨在于一般性的介绍。请参阅“下载”部分技术图纸进行了解。? 弗瑞柏 FRABA B.V. 版权所有。对
于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
