| 类型：编码器 | 品牌：POSITAL | 型号：OCD-EIB1B-1213-B10S-PRM |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40 °C (-40 °F) - +85 °C (+185 °F) |
Data Sheet
Printed at 4-08-2017 08:08
- 1 / 5 -
IXARC 旋转编码器

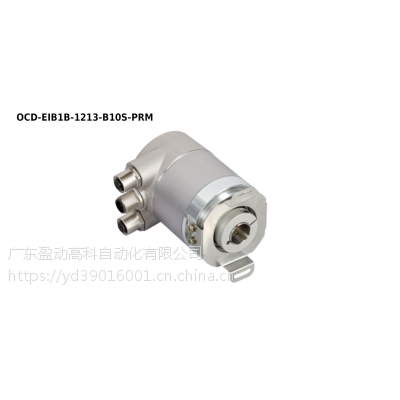

OCD-EIB1B-1213-B10S-PRM
接口
接口 PROFINET
Profil PROFIdrive Profile 4.x, Encoder Profile 4.x
诊断 内存
编程功能 分辨率，时基和速度，预置计数方向，IP地址过滤
器
传输速率 Boot-Loader, Round Axis, Flashing LEDs
传输速率 10 / 100 Mbit
接口周期时间 ≥ 1 ms
输出
输出驱动器 Ethernet
电气数据
电源电压 10 – 30 VDC
功耗 ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗 ≤ 2.5 W
启动时间 <250 ms
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
Data Sheet
Printed at 4-08-2017 08:08
- 2 / 5 -
MTTF 65 年，在40 ℃下
传感器
技术 光学
单圈分辨率 13 位
分辨率 多圈 12 位
多圈技术 机械齿轮组（无需电池）
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码 二进制码
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
工作温度 -40 °C (-40 °F) - +85 °C (+185 °F)
存储温度 -40 °C (-40 °F) – +85 °C (+185 °F)
湿度 98% 相对湿度, 无凝结状态
机械数据
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷
涂
法兰形式 盲孔, ? 58 mm
法兰材料 铝
轴的类型 盲孔, 深度 = 30 mm
轴的直径 ? 10 mm (0.39")
轴的材料 不锈钢 V2A (1,4305; 303)
转子转动惯量 ≤ 30 gcm? [≤ 0.17 oz-in?]
摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
机械速度 ≤ 3000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 98,5 mm (3.88")
重量 390 g (0.86 lb)
电气连接
连接方向 径向
Data Sheet
Printed at 4-08-2017 08:08
- 3 / 5 -
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 4针, A码
连接器 3 M12, 母型, 4针, D码
电气连接
Approval CE + cULus listed, Industrial Control Equipment
产品寿命周期信息 现有产品
連接計劃
信號 連接器 密碼數
Tx+ Connector 1 1
Rx+ Connector 1 2
Tx- Connector 1 3
Rx- Connector 1 4
Power Supply Connector 2 1
Not Connected Connector 2 2
GND Connector 2 3
Not Connected Connector 2 4
Tx+ Connector 3 1
Rx+ Connector 3 2
Tx- Connector 3 3
Rx- Connector 3 4
Connector-View on Encoder
Data Sheet
Printed at 4-08-2017 08:08
- 4 / 5 -
2D绘图
附件
连接器与（电缆）
10米长PUR屏蔽电缆, 5针A码，母头
2米长PUR屏蔽电缆, 5针A码，母头
5米长PUR屏蔽电缆, 5针A码，母头
2米长PUR屏蔽电缆, 4针D码，公头
M12，4针A码，母头
10米长PUR屏蔽电缆, 4针D码，公头
10米长PVC屏蔽电缆, 4针D码，公头
2米长PVC屏蔽电缆, 4针D码，公头
5米长PVC屏蔽电缆, 4针D码，公头
M12，4针D码，公头
5米长PUR屏蔽电缆, 4针D码，公头
More
Clamping Ring B15
Data Sheet
Printed at 4-08-2017 08:08
- 5 / 5 -
Torque Support-Tether-B15 Type
联系
POSITAL
Contact Us
所有尺寸均为[英寸]毫米。此信息和图纸的目的旨在于一般性的介绍。请参阅“下载”部分技术图纸进行了解。? 弗瑞柏 FRABA B.V. 版权所有。对
于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
