| 是否进口：否 | 产地：中国 | 类型：工业编码器 |

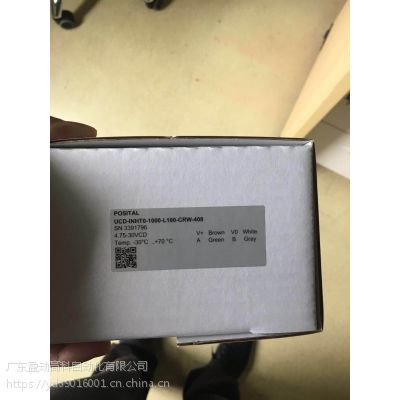

| 品牌：POSITAL | 型号：UCD-INHT0-1000-L100-CRW-408 | 读出方式：非接触式 |
| 工作原理：增量式 | 订货号：UCD-INHT0-1000-L100-CRW-408 | 货号：UCD-INHT0-1000-L100-CRW-408 |
| 外型尺寸：58mm | 适用范围：-30~+70 | 是否跨境货源：否 |
输出驱动器推挽式 (HTL)
矩形相位偏移90° ± 4.5°在电气方面
Output Voltage High Level Push-Pull (HTL) > 4 V @ 4.75-9 V 电源电压
> V-3 V @ 9-30 V 电源电压
Output Voltage Low Level Push-Pull (HTL) <0.5 V
Output Voltage High Level RS422 (TTL) > 4 V
Output Voltage Low Level RS422 (TTL) <0.5 V
Maximum Frequency Response 1 MHz
Maximum Switching Current 50 mA 每通道
电气数据
电源电压4.75 – 30 VDC
功耗≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @
24V DC
功耗≤ 1.0 W
启动时间<250 ms
最小负载电阻120 Ω
Data Sheet
Printed at 4-11-2018 02:11
- 2 / 6 -
反极性保护是
短路保护是
EMC:发射干扰DIN EN 61000-6-4
EMC:抗干扰DIN EN 61000-6-2
MTTF 280 years @ 40 °C
传感器
技术磁性
精度 (INL) ±0.0878°（≤12位）
Duty Cycle 180° ± 27° (速度> 100RPM)
Phase Angle 90° ± 14° (速度> 100RPM)
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP66/IP67
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70
°C (+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试) +
油漆喷涂
| UCD-INHT0-1000-L100-CRW-408 |
| UCD-INHT0-1000-L100-CRW-408-JS |
| UCD-INHT0-1000-H10S-CRW-408-JS |
| UCD-INHT0-2000-H10S-CRW-408 |
| UCD-INHT0-2000-H10S-CRW-408-JS |
| UCD-INHT0-1000-H15S-CRW-408-JS |
| UCD-INHT0-1000-H15S-CRW-408 |
| UCD-INHT0-1000-V080-CRW-408 |
| UCD-INHT0-1000-H08S-CRW-408 |
| UCD-INHT0-1000-H08S-CRW-408-JS |
| UCD-IPHT0-1000-A8B0-CRW-408 |
| UCD-IPHT0-1024-A8B0-CRW-408 |
