| 是否进口：否 | 产地：德国 | 类型：工业编码器 |
| 品牌：霍伯纳 | 型号：LWLS-T-1-62.5/125 | 读出方式：非接触式 |
| 工作原理：增量式 | 订货号：LWLS-T-1-62.5/125 | 货号：LWLS-T-1-62.5/125 |
| 外型尺寸：23 mm x 120 mm x 115 mmmm | 适用范围：-20 °C . . . 70 °C | 是否跨境货源：否 |

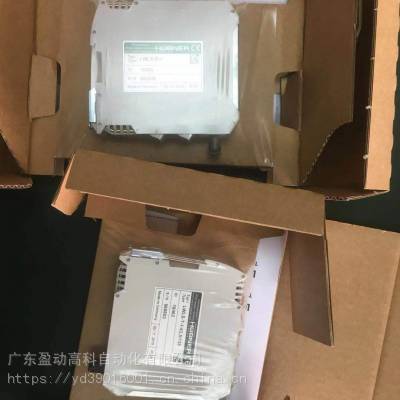

3.1 用于电气柜安装的LWLS-T
模块尺寸为23 mm x 120 mm x 115 mm (宽?x?高?x?厚),
可以卡入EN 50022的标准导轨上。
保护等级?是IP20
编码器的电信号被连接到端子排
LWL解码器用ST接头连接
前面板的LED灯显示工作状态。
电源电压
顺时针方向
逆时针方向
3.2 Technical data 2.2 技术参数
Technical data / 技术参数
Supply voltage / 供电电压? +12 . . . 30 VDC +12 . . . 30 VDC
No load current (24 V) / 空载电流(24 V) approx. 35 mA 约35 mA
Frequency range / 频率范围? 0 . . . 100 kHz 0 . . . 100 kHz
Temperature range / 温度范围 -20 °C . . . 70 °C -20 °C . . . 70 °C
Output signal / 输出信号 optical, 850 nm
ST-plug
光纤, 850 nm
ST接头
Dimensions (L x W x H) / 外形尺寸 23 mm x 120 mm x 115 mm 23 mm x 120 mm x 115 mm
Degree of protection / 保护等级 IP20 IP20
LWL recommendation / LWL推荐
glass fiber 62.5 / 125 ?m
or 50 / 125 ?m
光纤 62.5 / 125 ?m
或 50 / 125 ?m
