| 是否进口：否 | 产地：德国 | 类型：工业编码器 |

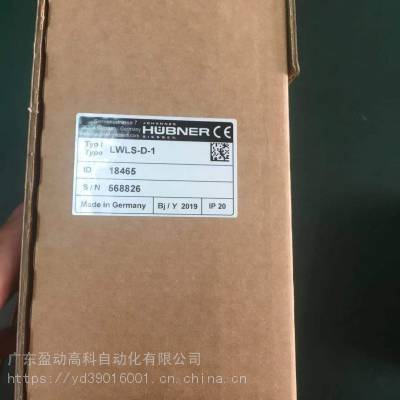

| 品牌：HUBNER | 型号：LWLS-D-1 | 读出方式：非接触式 |
| 工作原理：***式 | 订货号：LWLS-D-1 | 货号：LWLS-D-1 |
| 外型尺寸：23 mm x 120 mm x 115 mmmm | 适用范围：-20 °C . . . 70 °C | 是否跨境货源：否 |
光纤解码器?LWLS-D /
LWLS-Di
LWL 解码器可以转换从增量编码器接收的光纤信号。
在光电转换之后，数据被解码并传送到两个电气隔离的输出系统。
使用版本 LWLS-Di, 使用各自电源电压的***
个和二个输出系统是电
气隔离的，两个输出系统可以分别设置为 HTL 或 TTL 信号。设置只能
在工厂进行。
光纤电缆通过 ST 插头连接。
4.1 前面板的LED显示工作状态
电源1? 绿色供电电压1
CW 绿:? 顺时针
CCW 绿:?反时针
ERROR红色，输出错误（过载）
或：光纤电缆破损（选项M）
CHECK黄色:LED显示应检查编码器传感器二极管的老化情况。
模块外形尺寸23 mm x 120 mm x 115 mm (宽?x?高?x?厚),安装
在符合EN50022的标准的导轨上
4.2 技术参数
Technical data / 技术参数
Supply voltage 1 / 供电电压 1 +12 . . . 30 VDC +12 . . . 30 VDC
Supply voltage 2 / 供电电压 2 +12 . . . 30 VDC* +12 . . . 30 VDC*
No load current (24 V) /
空载电流?(24 V)
30 mA 30 mA
Output current (HTL) /
输出电流 (HTL)
60 mA
120 mA (temporary)
60 mA
120 mA (瞬时)
Output current (TTL) /
输出电流 (TTL)
RS422A RS422A
Frequency range / 频率范围 0 . . . 100 kHz 0 . . . 100 kHz
Temperature range /
温度范围
-20 °C . . . 70 °C -20 °C . . . 70 °C
Degree of protection / 保护等级 IP20 IP20
